JT-500AQ側銑刀式C & R角雙用機
Enlarge
| MODEL | JT-500AQ |
|---|---|
| 刀具規格 | side mills Ø63mm x Ø17mm x 15mm |
| 機台尺寸 | L500mm x w400mm x H320mm |
| 電壓 | 3Ø , 220v-440v or 1Ø , 110v/220v ; 50Hz/60Hz |
| 速度 | 3500 r.p.m .(Standard); 0~12000 r.p.m .(Optional) |
| 倒角高度 | 0-3mm & 2R , 3R , 5R |
| 倒角角度 | 45° |
| 淨重.毛重 | 28kgs / 31kgs |
| 外箱尺寸 | 55cm x 46cm x 32cm |
| 才積 | 3 Square feet |
| 馬達 | 1 HP |
| 刀片規格 | SPUN 1203 x 6pcs |
| 軌道規格 | 500mm x 100mm x 12mm , 500mm x 40mm x12mm |
- 採用側銑刀原理，刀片替換迅速
- 任何長度之鋼、鐵、鑄鐵及非金屬等材質均可輕易倒角
- 使用側銑刀捨棄式刀片之C& R角均可倒角，更換迅速
- 本機構可調整該C角之切削點，使刀片之邊側完全利用
- 為使倒角機後表面更加美觀，可加變頻器使速度由0R.P.M 至 12000R.P.M以內供其選擇。
- R角側銑刀頭及R2.R3.R5之刀片均為選購附件。

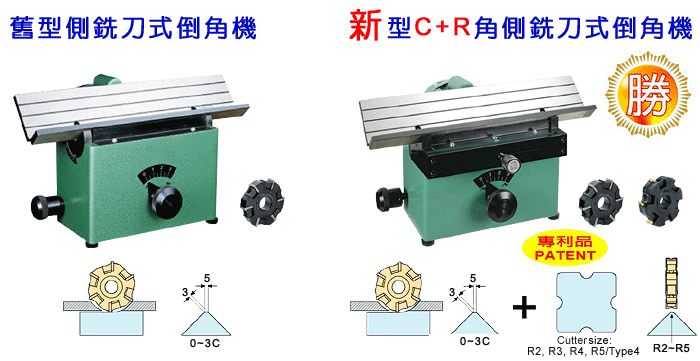

| 項目 / 品名 | 側銑刀式倒角機 (舊型) | C+R角側銑刀式倒角機 (新型) |
|---|---|---|
| 配備的切削刀具 | 側銑刀C角單用 | 可加購R角側銑刀, 即C+R角兩用 |
| 倒角能力 | 0~3C | 0~3C, 2R~5R |
| 倒C角時角度調整 | 可旋轉15~45度做角度變化 |
固定45度無法變化 |
| 移動軌道座調整刀片的切削點 | 無 | 可前後微調讓刀片完全的利用 |
| 倒角後狀態 | C角兩側仍為銳角 | R角圓弧狀不傷人 |
| 購買機器成本 | 簡單型,成本較低 |
完美型, 成本略高 |
| 長期使用消耗刀片成本 | 成本高 | 刀片完全利用, 節省一半成本 |
C刀頭&6片C刀片
R刀頭
